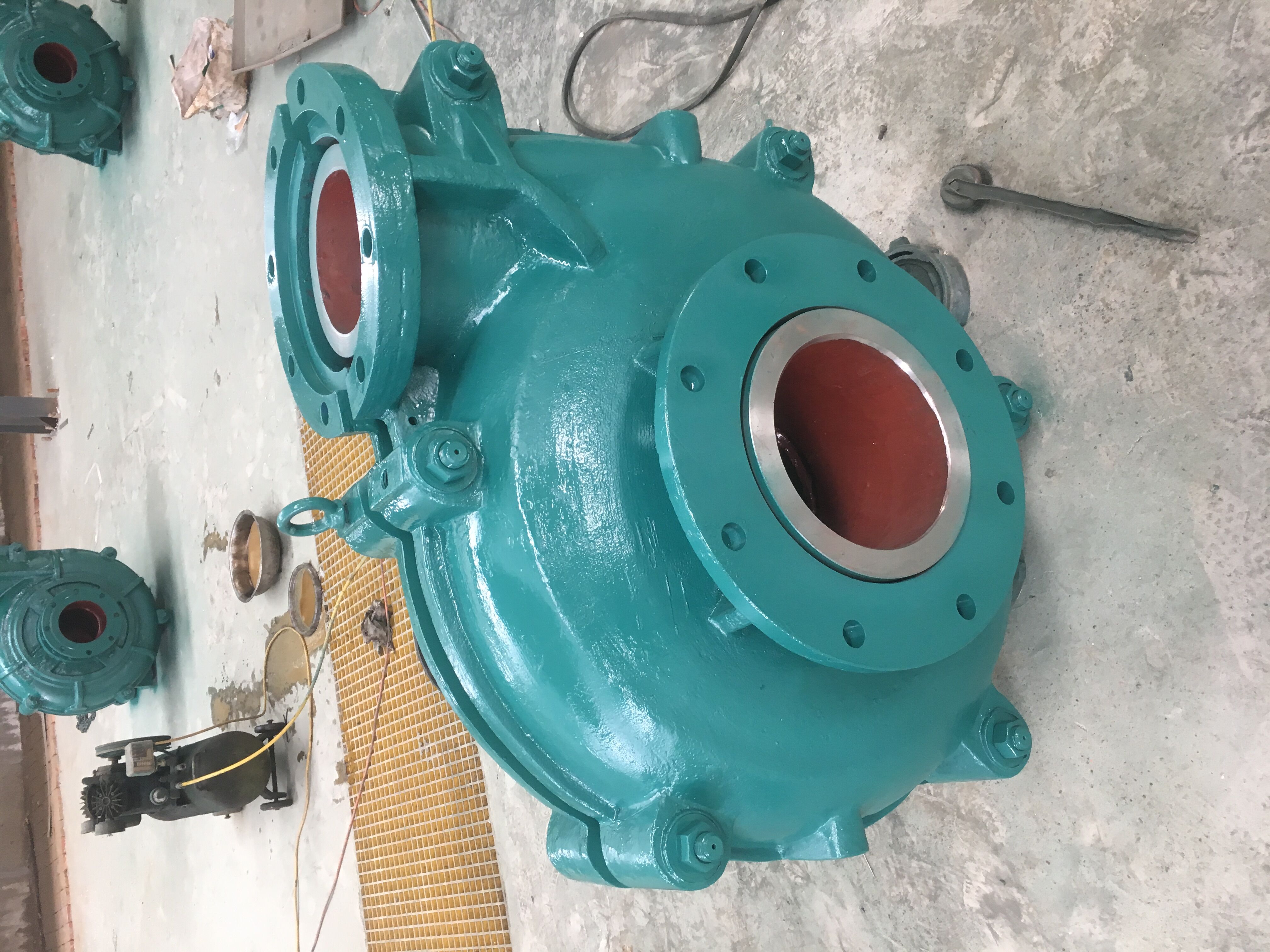

ZJ型泵為單級單吸離心式渣漿泵，泵體采用內外雙層金屬結構，泵殼為垂直中開式，出水口可按45°間隔旋轉八個不同的位置。本產品高效、節能、使用壽命長、重量輕， 結構合理，運行可靠，

維修方便，適用于電力、冶金、煤炭、建材等行業處理介質為含有固體顆粒的腐蝕性或腐蝕性漿體，固液混合濃度灰漿為45%，礦漿為60%，介質溫度≤60℃，該型泵可以多級、串級使用。

結構特點：

 ZJ渣漿泵，除泵頭部分（包括前后泵殼、蝸殼、前后護板、葉輪等）結構不同外，其余部分結構相似，采用同一系列的傳動部分，下面按泵頭部分，軸封部分及傳動部分，分別敘述其結構特點。  1、ZJ渣漿泵軸封部分：軸封有三種形式，副葉輪軸封及填料軸封，機械密封。（1）機械密封：對于不適于以上兩種軸封的工況下，采用機械密封，減少軸封部分的維修次數.        （2）填料軸封：填料軸封結構簡單，維修方便，需使用軸封水，對于不適于用副葉輪軸封的工況及泵吸上使用工況可采用填料軸封。（3）副葉輪軸封：在泵進口正壓力值不大于泵出口壓力值的10％時的單級泵或多級串聯第三級泵，可以采用副葉輪軸封，副葉輪軸封具有不稀釋礦漿，密封效果好等優點。

2、ZJ渣漿泵泵頭部分：ZJ型系列渣漿泵為雙泵殼結構，即前泵殼、后泵殼和帶有可更換的過流部分（包括葉輪、蝸殼、前護板、后護板）。前后泵殼根據工作壓力，采用灰鑄鐵或球墨鑄鐵制造，垂直中開，用螺栓連接，后泵殼有止口與托架用螺栓連接，渣漿泵的吐出口可按八個角度旋轉安裝，葉輪前后蓋板帶有背葉片以減少泄漏，提高泵的壽命及效率。各型泵進口均為水平方向，從傳動方向看泵為順時旋轉。

 3、傳動部分：Zj渣漿泵均采用同一系列的傳動，包括托架和軸承組件，泵軸直徑大，剛性好，懸臂短，在惡劣的工況下不會彎曲和振動，軸承選用單列圓錐滾子軸承及深溝球軸承，組合使用能夠承受泵的最大軸向及徑向載荷，軸承采用稀油潤滑，軸承體兩端有密封端蓋，能有效防止礦漿等污物進入軸承，Zj渣漿泵在軸承體設有兩個膠管接頭，可與水源接通，對軸承室進行冷卻，因此可在較高的環境溫度下工作，保證軸承安全運行，具有較高的壽命.

3.泵頭結構：泵體采用雙層泵殼，外殼結構為水平中開式，出水口位置可按45°間隔旋轉8個不同位置安裝
