S.SH系列泵單級.雙吸.泵殼水平中心開式離心泵。供輸送清水及理化性質類似是

的液體之用，介質溫度不高于80度，若兩端軸承通似冷卻水，介質溫度可達130度。改變?nèi)~輪.機封環和軸套的材料，可以汲送含有泥沙的渾水?？嚨幂S封一般采用軟填料，如有特殊定貨要求，也可裝機械密封。

產品簡介

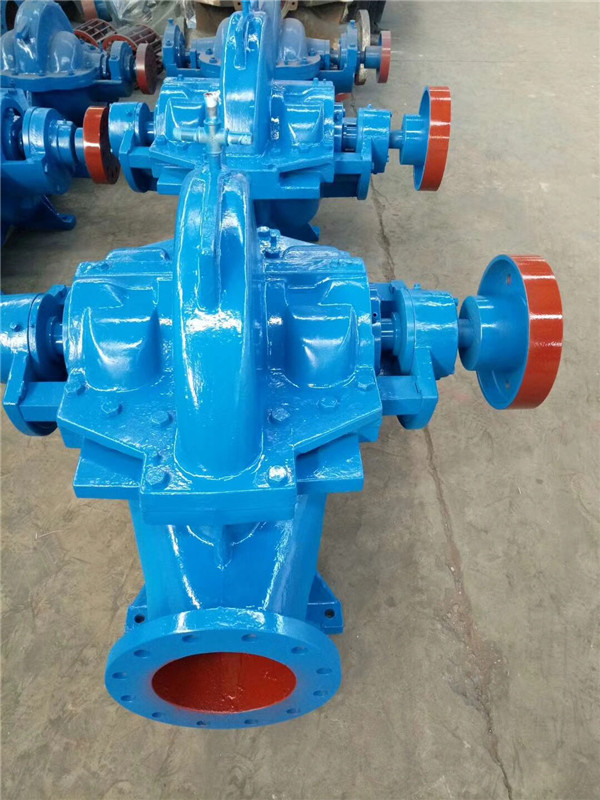

S SH型雙吸清水離心泵的吸入口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆時針方向旋轉。如根據用戶特殊訂貨需要也可改為順時針旋轉。本型泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外，其馀多為鑄鐵制成。泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下吝降制有放水的管螺孔。葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩馀軸向力則同軸端的軸承承受。泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。水泵通過聯軸器由電動機直接傳動．軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間有水封環，水泵工作時少量高壓水通過水封管流入填料腔起水封作用
