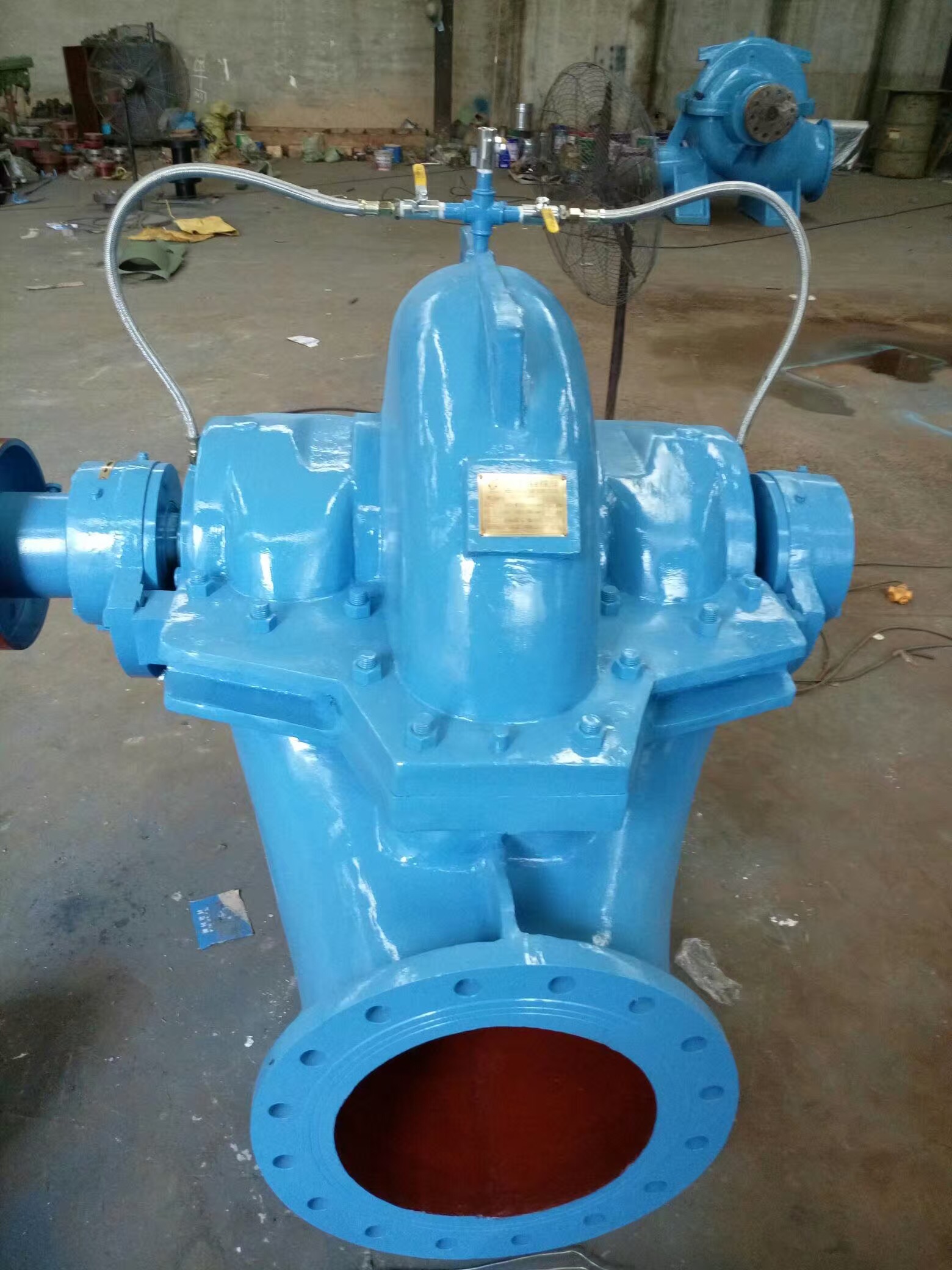

SH型泵的吸入口與吐出口均在水泵軸心線下方，成水平方向，與軸線成垂直位置。水泵泵蓋用雙頭螺栓及圓錐定位螺釘固定在泵體上，可以便于揭開檢查水泵內全部零件，無需拆卸進水，排出管路及電動機，因此檢修極為方便。

SH型泵主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承體。

泵體：鑄鐵制成。與泵蓋構成葉輪的工作室，進、出水通道的法蘭上制有安裝真空表和壓力表的管螺孔。管頸最低處制有放水的管螺孔。

泵蓋：鑄鐵制成。在上部制有安裝水封管及入氣管的管螺孔和起吊泵蓋的釣鉤。

葉輪：鑄鐵制成。其形狀是對稱的，在兩壁間有扭曲的葉片。液體從兩側面進入葉輪。制造時，經過靜平衡試驗。

軸：優質炭素鋼制成。軸的中央是葉輪，用鍵、軸套和兩邊的軸套螺母固定。軸的右端是安裝聯軸器的，與電動機直接聯接。在聯軸器端不允許用皮帶傳送，若需用皮帶傳動時，必須另設支架支持皮帶輪。

雙吸密封環：鑄鐵制成。防止水泵中高壓水漏回進水部分。在雙吸密封環上制有突起的半圓款環，嵌在泵體內，用來固定雙吸密封環。為易損零件，可多備件以便更換。

軸套：鑄鐵制成。用作固定葉輪位置及保護填料室內軸的磨損，亦為易損零件應多備件。

SH型泵有兩個支撐、使用單列向心球軸承，裝在軸承體內靠近聯軸器一端的統稱軸承體甲部件，另一端稱軸承體乙部件，用黃油潤滑。由于葉輪是完全對稱的，在理論上水泵不產生軸向力，但在制造上很難做到水泵兩側的水流通過部分及密封環處間隙完全一樣，因此水泵有軸向力產生的可能，產生的軸向力及振動力由軸承部件中的單列向心球軸承承受。

填料起著密封的作用，防止空氣透入泵內和大量液體的滲出，填料密封由泵體和泵蓋合成的填料室、填料壓蓋、填料環、填料套及填料組成。泵蓋內少量高壓水通過外部水封管（或內部水槽）及填料環流入填料室中，起水封冷卻作用。

填料的松緊程度必須適當，不可太緊或太松，以液體能夠逐滴滲出為準，填料太緊，軸承易熱，同時耗費功率；填料太松，液體滲漏大，都要降低水泵效率
